USB-Steckdosen im Wohnmobil nachrüsten: 12-V-Planung
Ein Schritt-für-Schritt Guide!
Eine USB-Steckdose im Wohnmobil nachzurüsten klingt nach einem kleinen 12-Volt-Projekt. Moderne USB-C-PD-Buchsen können jedoch hohe Eingangsströme ziehen, billige Wandler dauerhaft Ruhestrom verbrauchen und falsch abgesicherte Leitungen überhitzen. Plane deshalb Leistung, Leitungsweg, Einbauort und Sicherung, bevor ein Loch in die Möbel kommt.
1. USB-A oder USB-C Power Delivery?

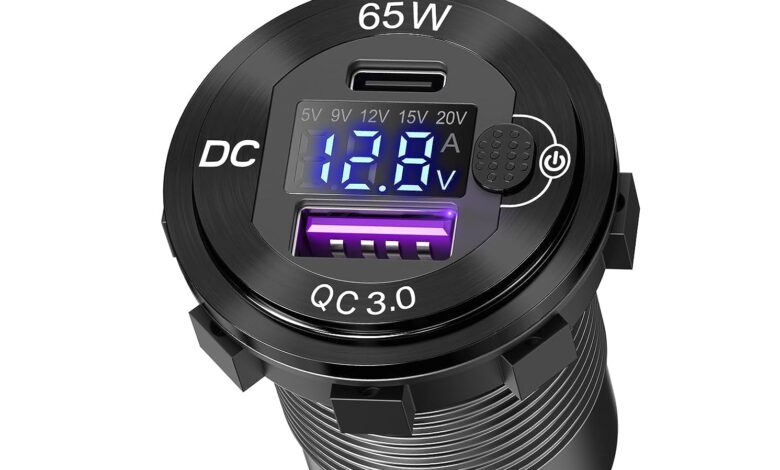

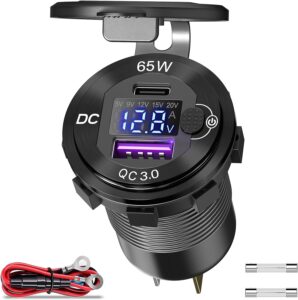

USB-A-Buchsen reichen oft für ältere Telefone, Navi und kleine Geräte. USB-C PD kann Notebooks und leistungsstarke Tablets versorgen, wenn Buchse, Kabel und Gerät dasselbe Leistungsprofil unterstützen. Die aufgedruckte Ausgangsleistung ist nicht gleich dem 12-Volt-Eingangsstrom. Ein 60-Watt-Ausgang kann inklusive Wandlungsverlusten mehr als fünf Ampere aus dem Bordnetz ziehen.
| Anwendung | Sinnvolle Frage |
|---|---|
| Telefon | Welche Schnellladestandards werden unterstützt? |
| Tablet | Reichen Spannung und Leistung des USB-C-Profils? |
| Notebook | Passt PD-Leistung und E-Marker-Kabel? |
| Daueranschluss | Wie hoch ist der Ruhestrom des Wandlers? |
2. Einbauort sorgfältig wählen
Vor dem Bohren beide Seiten der Fläche prüfen. Dahinter können Gasleitungen, Wasserleitungen, 230-Volt-Kabel, Möbelverbinder oder Fahrzeugstruktur liegen. Die Buchse braucht Einbautiefe und etwas Luft zur Wärmeabgabe. Plätze direkt am Waschbecken, in Spritzwasserzonen oder unter feuchter Kleidung sind ungeeignet, sofern das Produkt dafür nicht freigegeben ist.
Auch die Ergonomie zählt: Ladekabel dürfen nicht quer durch den Gang laufen oder in der Tür eingeklemmt werden. Eine abschaltbare Buchse mit gut sichtbarer Kontrollanzeige kann Ruhestrom reduzieren. Die Anzeige selbst verbraucht allerdings ebenfalls Energie.
3. Leistung und Leitung gemeinsam dimensionieren
Der benötigte Kabelquerschnitt lässt sich nicht allein aus der Steckdosenleistung ableiten. Maßgeblich sind maximaler Eingangsstrom, Hin- und Rückleiterlänge, Verlegeart, Umgebungstemperatur, Bündelung und zulässiger Spannungsfall. Bei langen 12-Volt-Leitungen wirkt sich jeder Widerstand stärker aus als im 230-Volt-Netz.
Verwende flexible Fahrzeugleitung mit geeigneter Isolierung. Haushalts-Installationsdraht, lose Lüsterklemmen und verdrillte Verbindungen gehören nicht ins bewegte Fahrzeug. Kabel werden gegen Scheuern geschützt und mechanisch befestigt. Durchführungen erhalten passende Tüllen.
4. Sicherung schützt die Plusleitung
Die Sicherung wird so nah wie technisch sinnvoll an der speisenden Quelle in die Plusleitung gesetzt. Ihr Wert darf die Stromtragfähigkeit der Leitung nicht überschreiten und muss zur nachgeschalteten Verteilung passen. Eine größere Sicherung „damit sie nicht auslöst“ kann die Leitung ungeschützt lassen.
Batterien können sehr hohe Kurzschlussströme liefern. Die Victron-Lithiumanleitung fordert für jede Batterieleitung einen passenden Querschnitt und eine entsprechend bemessene Sicherung. Dieses Prinzip gilt auch, wenn die einzelne USB-Buchse harmlos aussieht.
5. Vor Arbeiten spannungsfrei schalten
Die konkrete Freischaltung richtet sich nach dem Fahrzeug. Landstrom trennen, Solarladung und weitere Ladequellen berücksichtigen, Bordnetz nach Herstelleranleitung abschalten und Spannungsfreiheit prüfen. Schmuck und leitfähige Werkzeuge können an Batterien schwere Kurzschlüsse verursachen. Wer Systemplan, Masseführung oder Freischaltung nicht sicher kennt, lässt die Arbeit ausführen.

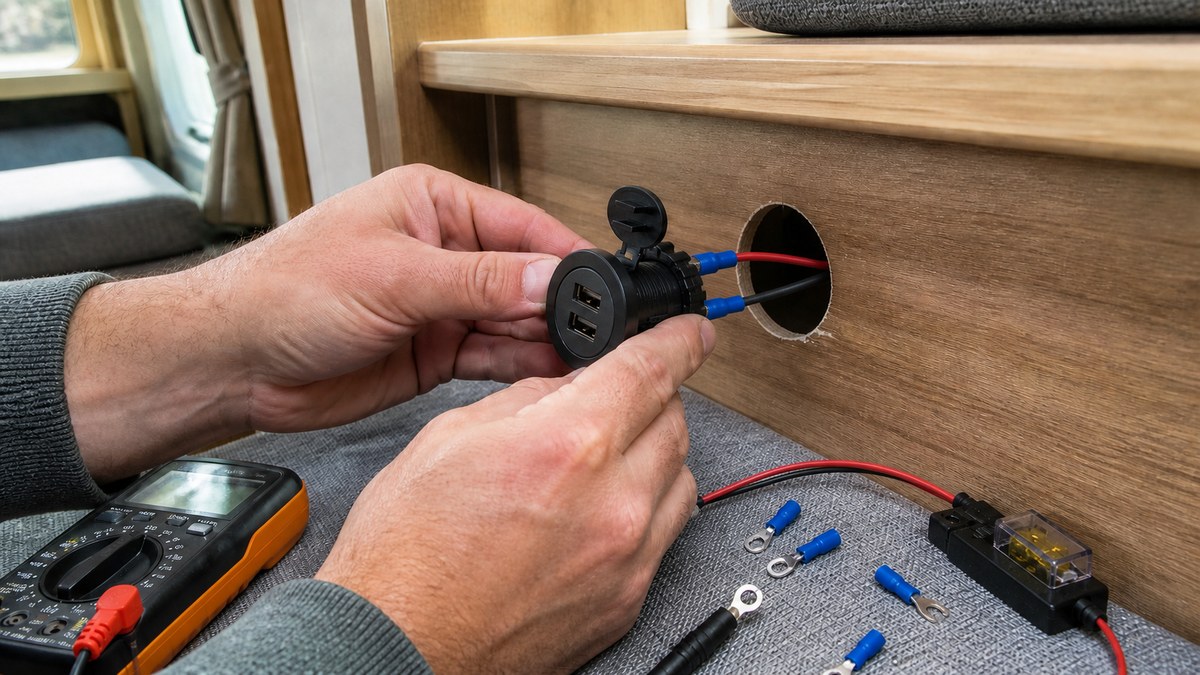

6. Anschluss und mechanische Montage
- Einbauort und Rückseite kontrollieren.
- Hersteller-Schablone nutzen und Öffnung sauber herstellen.
- Leitung geschützt verlegen und beschriften.
- Verbindungen mit geeigneten Crimpwerkzeugen herstellen.
- Plusleitung passend absichern.
- Polarität vor dem Anschluss messen.
- Buchse mechanisch befestigen und Kabel zugentlasten.
- Funktion unter Last und Erwärmung kontrollieren.
Diese Reihenfolge ist eine Planungsübersicht, keine fahrzeugspezifische Verdrahtungsfreigabe. Bestehende Elektroblöcke, Massepunkte und abgesicherte Stromkreise unterscheiden sich. Eine qualifizierte Fachkraft prüft Auslegung und Ausführung.
7. USB-C-PD unter Volllast testen
Eine Buchse kann am Telefon funktionieren und beim Notebook trotzdem aussteigen. Teste mit dem leistungsstärksten vorgesehenen Gerät. Spannungseinbruch, wiederholtes Neuverbinden, Pfeifen, Geruch oder deutliche Erwärmung sind Warnzeichen. Dann abschalten und Ursache prüfen. Die Buchse wird nicht von Dämmmaterial oder Gepäck bedeckt.
8. Ruhestrom in die Energiebilanz aufnehmen
Ein Wandler, der dauerhaft 20 Milliampere zieht, verbraucht pro Tag 0,48 Ah. Mehrere Anzeigen, Router, Tracker und Standby-Geräte summieren sich. Bei langer Standzeit kann das die Batterie merklich entladen. Ein echter Schalter oder geschalteter Stromkreis reduziert den Verbrauch, sofern er passend ausgelegt ist.
Für die Gesamtplanung erklärt unser Ratgeber zur 12-Volt-Batterie im Wohnwagen Batterie, BMS, Ladequellen und Hauptsicherung.
Dokumentiere Hersteller, Modell, maximale Ausgangsleistung und Datum der Installation. So lässt sich später nachvollziehen, welche Sicherung und welches Ladeprofil vorgesehen waren. Bei Fahrzeugverkauf oder Fehlersuche spart diese kleine Notiz viel Zeit und verhindert, dass eine stärkere Ersatzbuchse ungeprüft eingebaut wird.
Praxis-Update: aktueller Stand und sichere Anwendung
Abnahmecheck nach dem Einbau
- Polarität und Spannung korrekt
- Sicherung dokumentiert und zugänglich
- Kabel scheuerfrei, befestigt und zugentlastet
- keine Erwärmung bei maximaler vorgesehener Last
- Ruhestrom gemessen
- Stromlaufplan und Beschriftung aktualisiert
Häufige Fragen
Welche Sicherung braucht eine USB-Steckdose?
Sie wird nach Leitung, maximalem Eingangsstrom und Verteilung bemessen – nicht pauschal nach einem Universalwert.
Wie viel Strom zieht USB-C PD an 12 Volt?
Ausgangsleistung plus Wandlungsverluste geteilt durch Bordspannung; ein 60-W-Ausgang kann über fünf Ampere benötigen.
Kann die Buchse die Batterie leeren?
Ja, wenn Wandler und Anzeige dauerhaft Ruhestrom ziehen oder Geräte angeschlossen bleiben.
Darf ich an einen vorhandenen Lichtkreis anschließen?
Nur wenn Stromkreis, Leitung, Sicherung und Schaltung die zusätzliche Last nachweislich tragen.
Quellen und weiterführende Hinweise
Fazit: USB-Nachrüstung wie einen echten Stromkreis behandeln
Wähle die Buchse nach Geräten und USB-C-Profilen, berechne den maximalen 12-Volt-Eingangsstrom und berücksichtige Ruhestrom. Leitung und Sicherung werden gemeinsam dimensioniert; die Plusleitung ist nahe der Quelle geschützt. Prüfe Einbaufläche, Feuchte und verborgene Leitungen. Nach dem Einbau gehören Lasttest, Wärmekontrolle und ein aktualisierter Stromlaufplan dazu.
